技术参数
产品详情
倒边
0.2X45°
表面光洁度
40/20-60/40
透镜定心误差
3弧分
焦距容差
±2%
面型不规则
λ/4@632.8nm
中心厚度容差
±0.2mm
直径容差
+0.0/-0.1mm
设计波长
587.6nm
适用的透镜安装环
N/A
边缘厚度 ET
1.48mm
中心厚度 CT
1.70mm
半径 R1
5.17mm
后焦距
8.88mm
材料
精退火H-K9L光学玻璃
镀膜
未镀膜
有效焦距
10.00mm
直径
3.00mm

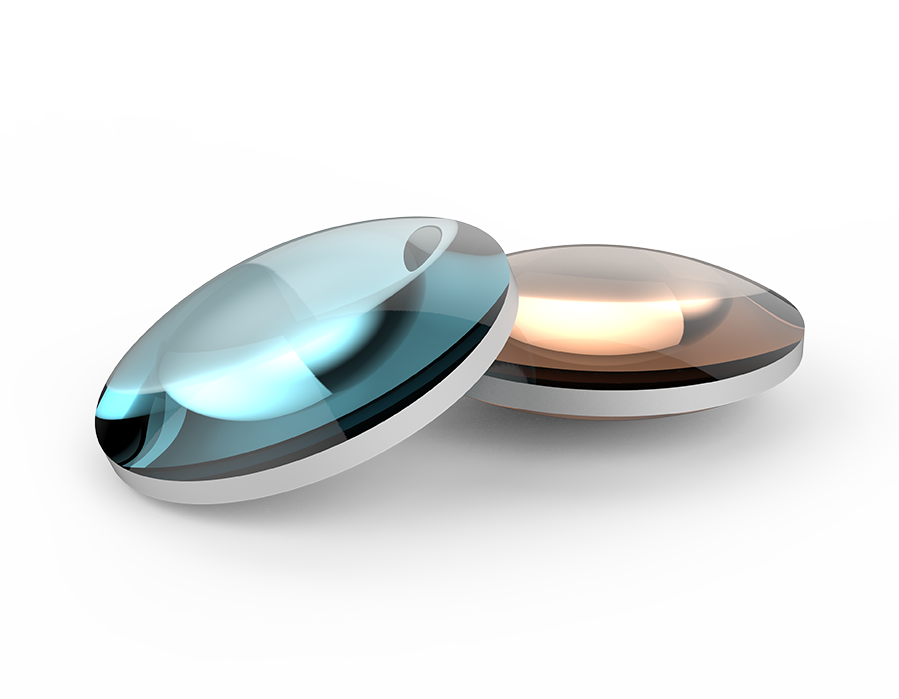

K9双凸透镜
K9双凸透镜（K9 Double Convex Lenses）是以K9光学玻璃为基底材质的双凸透镜。
K9光学玻璃是一种优异的宽光谱透过光学材料，在350nm-2000nm波段具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常作为各种光学元件的基底材料。双凸透镜会将光线聚焦成一个点，焦距为正，由两个半径相等的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。如果共轭比(物距:像距)在5:1到1:5之间，双凸透镜是减小像差的最佳选择，在这个范围之外，平凸透镜通常是首选。
光探智能科技 K9双凸透镜提供各种尺寸及焦距的现货标准品，提供镀膜与不镀膜的产品选择，其中宽带增透膜可用于VIS（可见光）波段、NIR（近红外）波段、SWIR（短波近红外）波段，来满足您不同场景下不同波段的各类应用。联合光科也可根据您的实际需求，定制其他规格的透镜。
K9光学玻璃是一种优异的宽光谱透过光学材料，在350nm-2000nm波段具有高透过率，具有较高的硬度，能够承受多种物理和化学刺激，气泡和杂质含量较低，所以常作为各种光学元件的基底材料。双凸透镜会将光线聚焦成一个点，焦距为正，由两个半径相等的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。如果共轭比(物距:像距)在5:1到1:5之间，双凸透镜是减小像差的最佳选择，在这个范围之外，平凸透镜通常是首选。
光探智能科技 K9双凸透镜提供各种尺寸及焦距的现货标准品，提供镀膜与不镀膜的产品选择，其中宽带增透膜可用于VIS（可见光）波段、NIR（近红外）波段、SWIR（短波近红外）波段，来满足您不同场景下不同波段的各类应用。联合光科也可根据您的实际需求，定制其他规格的透镜。
材料 精退火H-K9L光学玻璃
设计波长 587.6nm 直径误差 +0.0/-0.1mm 中心厚度误差 ±0.2mm 面型不规则 λ/4@632.8nm 有效焦距误差 ±2% 透镜定心误差 3弧分 表面光洁度 40/20~60/40 倒边 0.2mmX45° 未镀膜
