在光学仪器的最前端，往往安装着一块看似简单的透明平板——光学窗口片。它的职责是隔离外部环境对内部精密光学元件的侵害，同时让光线无损通过。很多人以为，既然是平板，只要材料透明、表面光洁就够了。但事实远非如此：有一项参数若控制不当，再高的透过率也无济于事，它就是TTV。
一、TTV的本质：衡量"平行"的标尺
TTV（Total Thickness Variation，总厚度变化）是指在窗口片有效通光区域内，最大厚度与最小厚度之间的差值。这个数值直接反映了上下两个面的平行程度——TTV越接近零，两面越趋近于理想平行。
以一块标称1mm厚的窗口片为例：若最厚处测量为1.005mm，最薄处为0.997mm，则TTV=8μm。8微米大约只有头发丝直径的十分之一，在日常生活中微不足道，但在精密光学领域，这已经足以引发严重的性能劣化。

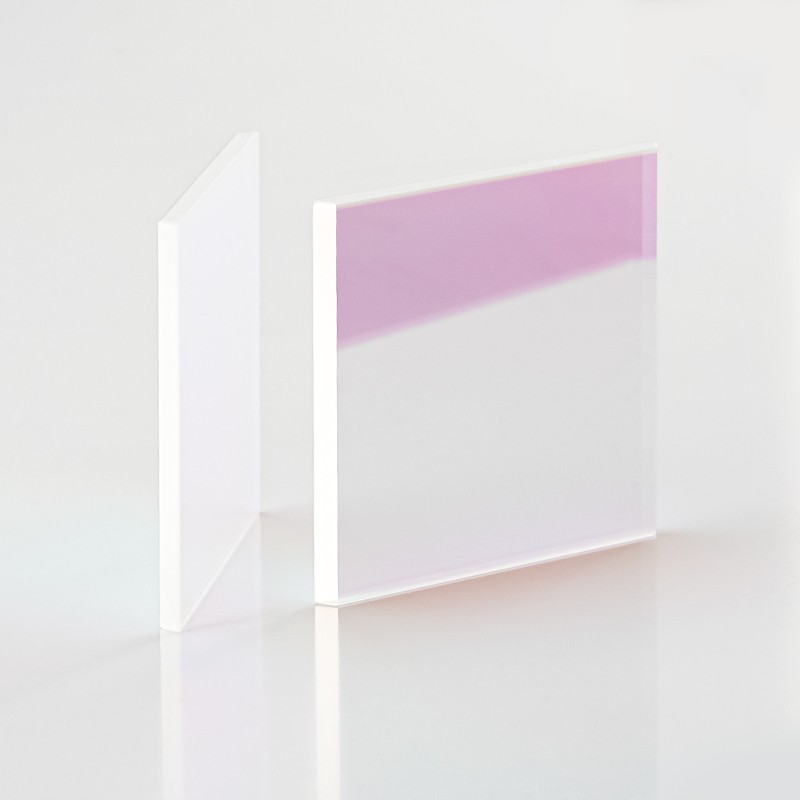

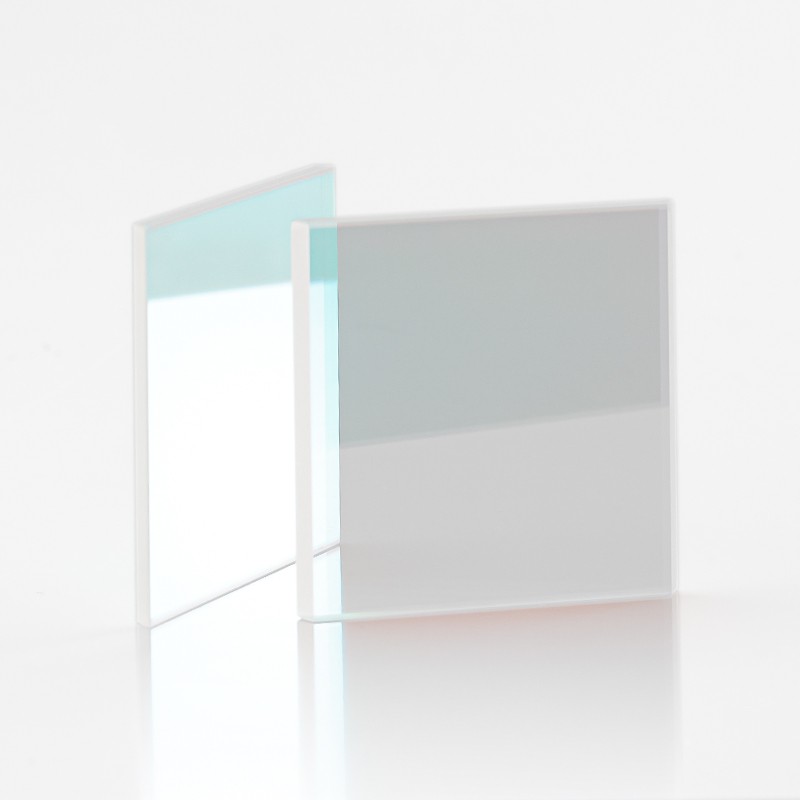

（激光窗口片）
二、窗口片在光学系统中的定位
窗口片承担着三重功能：
物理防护——阻挡灰尘、水汽、盐雾和机械刮擦，保护内部透镜、棱镜、探测器等昂贵元件。
环境密封——在真空腔体、水下设备、高低温试验箱中充当光学密封接口。
光谱选通——通常镀有增透膜或带通滤光膜，确保目标波段高效透过。
典型应用场景包括：激光切割保护窗、水下摄像密封视窗、红外热成像防护镜片、半导体设备观察窗、手机摄像头盖板玻璃等。
（丝印玻璃窗口片）
三、TTV超标的五大危害
窗口片看似是一块平行平板，但TTV偏大意味着它实际上是一个微小的楔形。这个"隐形楔角"会引发一系列连锁问题：
1. 光束偏折——瞄准精度丧失
理想平行平板不改变入射光方向。但楔角存在时，光线经折射后会发生偏折，偏折量与楔角大小和材料折射率正相关。对于干涉仪、测距仪、光刻机等高精度系统，几角秒的偏折就足以导致光路偏离轴线、像点位移和干涉条纹畸变。
2. 波前畸变——成像质量崩塌
高精度激光与天文光学系统通常要求波前误差小于λ/10。TTV偏大的窗口片相当于一块不规则相位板，会在透射波前中引入倾斜和像散。以632.8nm氦氖激光为例，TTV=1μm的窗口片产生的光程差约为TTV×(n-1)≈0.5μm，即接近1个波长的误差，远超允许范围。
3. 镀膜均匀性受损
窗口片通常需要双面镀增透膜。厚度不均的基片在旋转镀膜夹具上会产生局部倾斜和应力差异，导致膜层厚度中心与边缘不一致、反射率随位置变化、镀膜后光谱曲线发生漂移。
4. 装配应力与密封隐患
窗口片常通过法兰或镜座压紧密封。TTV过大会导致压紧时局部应力集中（严重时窗口片碎裂）、密封圈受压不均（漏气或渗水）、安装后基片变形进一步恶化光学性能。
5. 多窗口系统一致性失控
多光谱相机、阵列式传感器等系统需要同时使用多块窗口片。若各片TTV不一致且楔角方向随机，每块窗口对光线的偏折方向各异，最终造成视场偏移不统一，后期图像拼接困难。

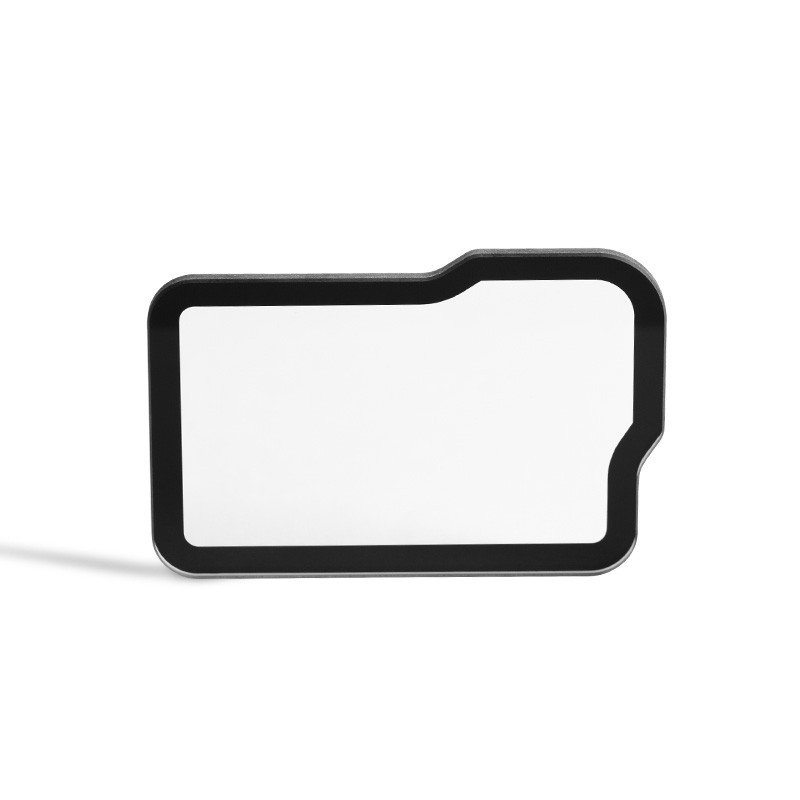

（异形窗口片）
四、不同应用对TTV的精度要求
TTV的容许范围因应用场景而异，跨度可达三个数量级：
| 应用领域 | 典型窗口尺寸 | 允许TTV | 等效楔角 |
| 手机摄像头盖板 | 5~20mm | ≤50μm | ~0.1° |
| 工业相机保护窗 | 10~50mm | ≤10μm | ~0.02° |
| 激光扫描仪窗口 | 20~100mm | ≤2μm | ~0.004° |
| 光刻机/干涉仪窗口 | 50~300mm | ≤0.5μm | ~0.001° |
| 空间望远镜密封窗 | 100~500mm | ≤0.1μm | ~0.0002° |
越高端的光学系统，对TTV的要求越苛刻。一块直径300mm的光刻机窗口片，TTV须控制在0.5μm以内——换算到足球场尺度，相当于整个场地的地面起伏不超过1毫米。
五、低TTV窗口片的制造与检测
加工工艺：
双面研磨——使用平行平面研磨机，上下研磨盘同步作用，逐步消除厚度差异。
双面抛光——在研磨基础上精密抛光，去除亚表面损伤层，同时维持TTV不恶化。
干涉仪在线监测——激光平面干涉仪实时测量TTV，反馈指导加工参数调整。
磁流变抛光（极高要求场景）——通过局部精准去除材料，修正残余TTV。
检测方法：
激光平面干涉仪——测量透射波前，由波前倾斜量反算TTV值。
电容式测厚仪——多点接触测量，精度可达0.01μm。
光学比较法——将窗口片置于平行光路中，观察出射光斑偏移角度推算楔角。
结语
对于光学窗口片而言，TTV绝非可有可无的次要参数，而是与透过率、表面质量同等重要的核心指标。一片窗口片即便透过率再高、表面再光洁，一旦TTV超标，就会成为"扭曲的窗户"——偏折光束、破坏波前、危及密封。在高能激光系统中，楔角甚至可能导致激光束聚焦到镜片边缘，直接烧毁窗口。
因此，在设计和采购窗口片时，务必确认其TTV指标。这个看似枯燥的数字，往往决定着整个光学项目的成败。
