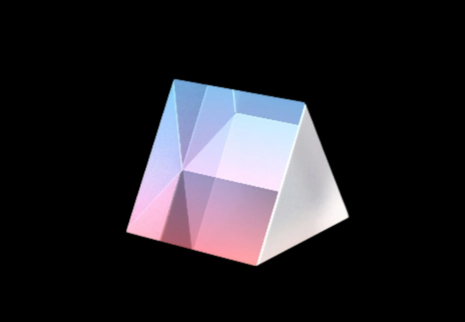

等边色散棱镜

色散棱镜

等边色散棱镜

提交定制需求产品咨询

规格参数

通用参数

材料 F4/H-F4/H-ZF13/CAF2/ZNSE

尺寸误差 +0.0/-0.1mm

通光孔径 70%

光洁度 40-20/60-40

底面（与两基准面相邻）检测性抛光

其余面细磨

倒边＜0.25mmX45°

产品详情

等边色散棱镜的三个角的角度均为60°，可以将不同波长的光分开，例如色散棱镜可以代替衍射光栅，用于将白光分成可见光谱。色散棱镜一般以最小偏向角使用。在最小偏向角条件下，某一波长的入射光通过棱镜时与底面平行，而且相对于各自界面的棱镜面法线测量时，入射角等于折射角。

最小偏转角的定义如下图所示当 α=β 时，棱镜内的折射光线与底面平行时入射光和出射光的偏转最小。下图的公式仅限于折射率小于 2 的材料。
